DJ2T 氣壓系列

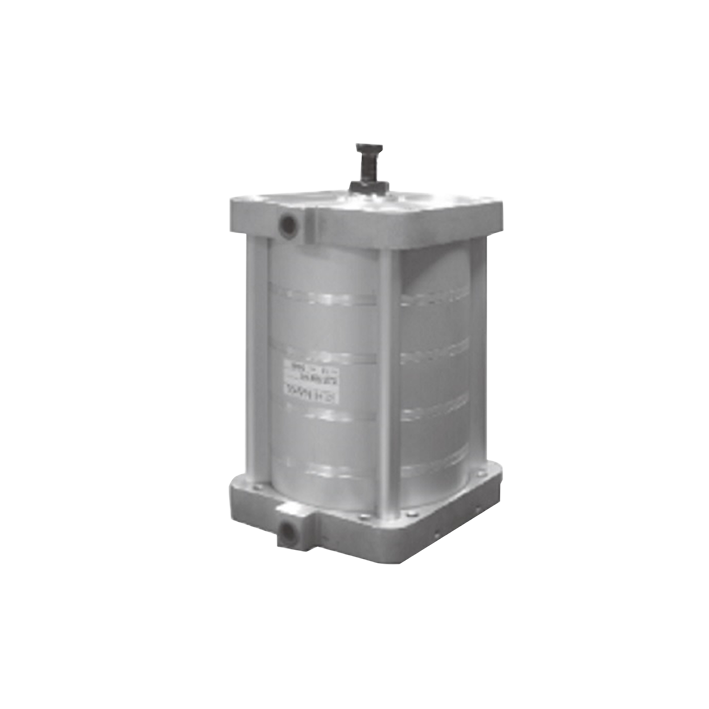

DJ2T 多節式增力氣壓缸（專利設計）：同缸徑活塞串聯倍增出力，不需加大缸徑。缸徑 ø80 至 ø160，活塞桿一體成型，摩擦力低於分節式多節缸。

多段倍數氣缸

  • 多段氣缸將活塞串聯在一起。在不增加孔徑的情況下，氣缸可以產生兩倍或更多的輸出力。
  • 本設計比一般採多節軸桿連接而成倍力缸摩擦阻力小
  • 可高速運轉，使用壽命長
下載檔案

多段倍數氣缸 - DJ2T系列目錄
氣壓缸選型技術資料

DJ2T-80M15F2 產品名稱4 kgf 壓縮空氣5 kgf 壓縮空氣6 kgf 壓縮空氣7 kgf 壓縮空氣驅動壓力形式長度尺寸氣壓缸感應裝置使用速度範圍節數行程溫度範圍 比較
DJ2T-80M15F2382 kgf477 kgf572 kgf667 kgf0.098Mpa - 0.97Mpa(1.0kgf/cm2 - 9.9kgf/cm2)Double-acting72mmΦ80 mmMagnetic50-1000mm/s215 mm(the maximum) adjustable stroke(-10) ~ (+60)℃
DJ2T-80M15F3 產品名稱4 kgf 壓縮空氣5 kgf 壓縮空氣6 kgf 壓縮空氣7 kgf 壓縮空氣驅動壓力形式長度尺寸氣壓缸感應裝置使用速度範圍節數行程溫度範圍 比較
DJ2T-80M15F3563 kgf703 kgf843 kgf983 kgf0.098Mpa - 0.97Mpa(1.0kgf/cm2 - 9.9kgf/cm2)Double-acting100.5mmΦ80 mmMagnetic50-1000mm/s315 mm(the maximum) adjustable stroke(-10) ~ (+60)℃
DJ2T-80M15F4 產品名稱4 kgf 壓縮空氣5 kgf 壓縮空氣6 kgf 壓縮空氣7 kgf 壓縮空氣驅動壓力形式長度尺寸氣壓缸感應裝置使用速度範圍節數行程溫度範圍 比較
DJ2T-80M15F4744 kgf929 kgf1114 kgf1299 kgf0.098Mpa - 0.97Mpa(1.0kgf/cm2 - 9.9kgf/cm2)Double-acting129mmΦ80 mmMagnetic50-1000mm/s415 mm(the maximum) adjustable stroke(-10) ~ (+60)℃
DJ2T-80M15F5 產品名稱4 kgf 壓縮空氣5 kgf 壓縮空氣6 kgf 壓縮空氣7 kgf 壓縮空氣驅動壓力形式長度尺寸氣壓缸感應裝置使用速度範圍節數行程溫度範圍 比較
DJ2T-80M15F5925 kgf1155 kgf1385 kgf1615 kgf0.098Mpa - 0.97Mpa(1.0kgf/cm2 - 9.9kgf/cm2)Double-acting157.5mmΦ80 mmMagnetic50-1000mm/s515 mm(the maximum) adjustable stroke(-10) ~ (+60)℃
DJ2T-100M15F2 產品名稱4 kgf 壓縮空氣5 kgf 壓縮空氣6 kgf 壓縮空氣7 kgf 壓縮空氣驅動壓力形式長度尺寸氣壓缸感應裝置使用速度範圍節數行程溫度範圍 比較
DJ2T-100M15F2608 kgf760 kgf912 kgf1065 kgf0.098Mpa - 0.97Mpa(1.0kgf/cm2 - 9.9kgf/cm2)Double-acting81.5mmΦ100 mmMagnetic50-1000mm/s215 mm(the maximum) adjustable stroke(-10) ~ (+60)℃
DJ2T-100M15F3 產品名稱4 kgf 壓縮空氣5 kgf 壓縮空氣6 kgf 壓縮空氣7 kgf 壓縮空氣驅動壓力形式長度尺寸氣壓缸感應裝置使用速度範圍節數行程溫度範圍 比較
DJ2T-100M15F3902 kgf1127 kgf1353 kgf1580 kgf0.098Mpa - 0.97Mpa(1.0kgf/cm2 - 9.9kgf/cm2)Double-acting110mmΦ100 mmMagnetic50-1000mm/s315 mm(the maximum) adjustable stroke(-10) ~ (+60)℃
DJ2T-100M15F4 產品名稱4 kgf 壓縮空氣5 kgf 壓縮空氣6 kgf 壓縮空氣7 kgf 壓縮空氣驅動壓力形式長度尺寸氣壓缸感應裝置使用速度範圍節數行程溫度範圍 比較
DJ2T-100M15F41196 kgf1494 kgf1794 kgf2095 kgf0.098Mpa - 0.97Mpa(1.0kgf/cm2 - 9.9kgf/cm2)Double-acting138.5mmΦ100 mmMagnetic50-1000mm/s415 mm(the maximum) adjustable stroke(-10) ~ (+60)℃
DJ2T-100M15F5 產品名稱4 kgf 壓縮空氣5 kgf 壓縮空氣6 kgf 壓縮空氣7 kgf 壓縮空氣驅動壓力形式長度尺寸氣壓缸感應裝置使用速度範圍節數行程溫度範圍 比較
DJ2T-100M15F51490 kgf1861 kgf2235 kgf2610 kgf0.098Mpa - 0.97Mpa(1.0kgf/cm2 - 9.9kgf/cm2)Double-acting167mmΦ100 mmMagnetic50-1000mm/s515 mm(the maximum) adjustable stroke(-10) ~ (+60)℃
DJ2T-125M15F2 產品名稱4 kgf 壓縮空氣5 kgf 壓縮空氣6 kgf 壓縮空氣7 kgf 壓縮空氣驅動壓力形式長度尺寸氣壓缸感應裝置使用速度範圍節數行程溫度範圍 比較
DJ2T-125M15F2941 kgf1177 kgf1412 kgf1648 kgf0.098Mpa - 0.97Mpa(1.0kgf/cm2 - 9.9kgf/cm2)Double-acting99.5mmΦ125 mmMagnetic50-1000mm/s215 mm(the maximum) adjustable stroke(-10) ~ (+60)℃
DJ2T-125M15F3 產品名稱4 kgf 壓縮空氣5 kgf 壓縮空氣6 kgf 壓縮空氣7 kgf 壓縮空氣驅動壓力形式長度尺寸氣壓缸感應裝置使用速度範圍節數行程溫度範圍 比較
DJ2T-125M15F31392 kgf1741 kgf2089 kgf2438 kgf0.098Mpa - 0.97Mpa(1.0kgf/cm2 - 9.9kgf/cm2)Double-acting128.5mmΦ125 mmMagnetic50-1000mm/s315 mm(the maximum) adjustable stroke(-10) ~ (+60)℃
DJ2T-125M15F4 產品名稱4 kgf 壓縮空氣5 kgf 壓縮空氣6 kgf 壓縮空氣7 kgf 壓縮空氣驅動壓力形式長度尺寸氣壓缸感應裝置使用速度範圍節數行程溫度範圍 比較
DJ2T-125M15F41843 kgf2305 kgf2766 kgf3228 kgf0.098Mpa - 0.97Mpa(1.0kgf/cm2 - 9.9kgf/cm2)Double-acting157.5mmΦ125 mmMagnetic50-1000mm/s415 mm(the maximum) adjustable stroke(-10) ~ (+60)℃
DJ2T-125M15F5 產品名稱4 kgf 壓縮空氣5 kgf 壓縮空氣6 kgf 壓縮空氣7 kgf 壓縮空氣驅動壓力形式長度尺寸氣壓缸感應裝置使用速度範圍節數行程溫度範圍 比較
DJ2T-125M15F52294 kgf2869 kgf3443 kgf4018 kgf0.098Mpa - 0.97Mpa(1.0kgf/cm2 - 9.9kgf/cm2)Double-acting186.5mmΦ125 mmMagnetic50-1000mm/s515 mm(the maximum) adjustable stroke(-10) ~ (+60)℃
DJ2T-160M15F2 產品名稱4 kgf 壓縮空氣5 kgf 壓縮空氣6 kgf 壓縮空氣7 kgf 壓縮空氣驅動壓力形式長度尺寸氣壓缸感應裝置使用速度範圍節數行程溫度範圍 比較
DJ2T-160M15F21567 kgf1959 kgf2352 kgf2744 kgf0.098Mpa - 0.97Mpa(1.0kgf/cm2 - 9.9kgf/cm2)Double-acting100.5mmΦ160 mmMagnetic50-1000mm/s215 mm(the maximum) adjustable stroke(-10) ~ (+60)℃
DJ2T-160M15F3 產品名稱4 kgf 壓縮空氣5 kgf 壓縮空氣6 kgf 壓縮空氣7 kgf 壓縮空氣驅動壓力形式長度尺寸氣壓缸感應裝置使用速度範圍節數行程溫度範圍 比較
DJ2T-160M15F32331 kgf2914 kgf3499 kgf4082 kgf0.098Mpa - 0.97Mpa(1.0kgf/cm2 - 9.9kgf/cm2)Double-acting130.5mmΦ160 mmMagnetic50-1000mm/s315 mm(the maximum) adjustable stroke(-10) ~ (+60)℃
DJ2T-160M15F4 產品名稱4 kgf 壓縮空氣5 kgf 壓縮空氣6 kgf 壓縮空氣7 kgf 壓縮空氣驅動壓力形式長度尺寸氣壓缸感應裝置使用速度範圍節數行程溫度範圍 比較
DJ2T-160M15F43095 kgf3869 kgf4646 kgf5420 kgf0.098Mpa - 0.97Mpa(1.0kgf/cm2 - 9.9kgf/cm2)Double-acting160.5mmΦ160 mmMagnetic50-1000mm/s415 mm(the maximum) adjustable stroke(-10) ~ (+60)℃
DJ2T-160M15F5 產品名稱4 kgf 壓縮空氣5 kgf 壓縮空氣6 kgf 壓縮空氣7 kgf 壓縮空氣驅動壓力形式長度尺寸氣壓缸感應裝置使用速度範圍節數行程溫度範圍 比較
DJ2T-160M15F53859 kgf4824 kgf5793 kgf6758 kgf0.098Mpa - 0.97Mpa(1.0kgf/cm2 - 9.9kgf/cm2)Double-acting190.5mmΦ160 mmMagnetic50-1000mm/s515 mm(the maximum) adjustable stroke(-10) ~ (+60)℃
